Le tirage en étoile désigne ici une topologie de réseau informatique, un modèle d’architecture dans lequel chaque poste de travail est relié individuellement à un équipement central (switch ou hub) par un câble dédié. Cette configuration en point à point est aujourd’hui la référence dans la quasi-totalité des installations réseau, qu’il s’agisse d’un logement neuf, d’un bureau de PME ou d’un data center. Comprendre son fonctionnement, ses avantages et ses limites permet de savoir précisément quand elle s’impose comme le choix le plus pertinent, et dans quels cas d’autres topologies méritent d’être envisagées. Cet article détaille le principe technique du tirage en étoile, ses usages professionnels et domestiques, les critères qui orientent son adoption, ainsi que ses contraintes à anticiper avant tout déploiement.
Principe de fonctionnement du tirage en étoile en topologie réseau
La topologie en étoile organise le réseau autour d’un point central unique auquel se connectent tous les autres équipements. Contrairement à des architectures où les postes se relaient les uns aux autres, chaque nœud du réseau dispose ici de sa propre liaison directe et indépendante vers l’élément central. Cette structure simplifie considérablement la gestion du trafic et la localisation des pannes.
Rôle central du switch ou du hub dans l’architecture en étoile

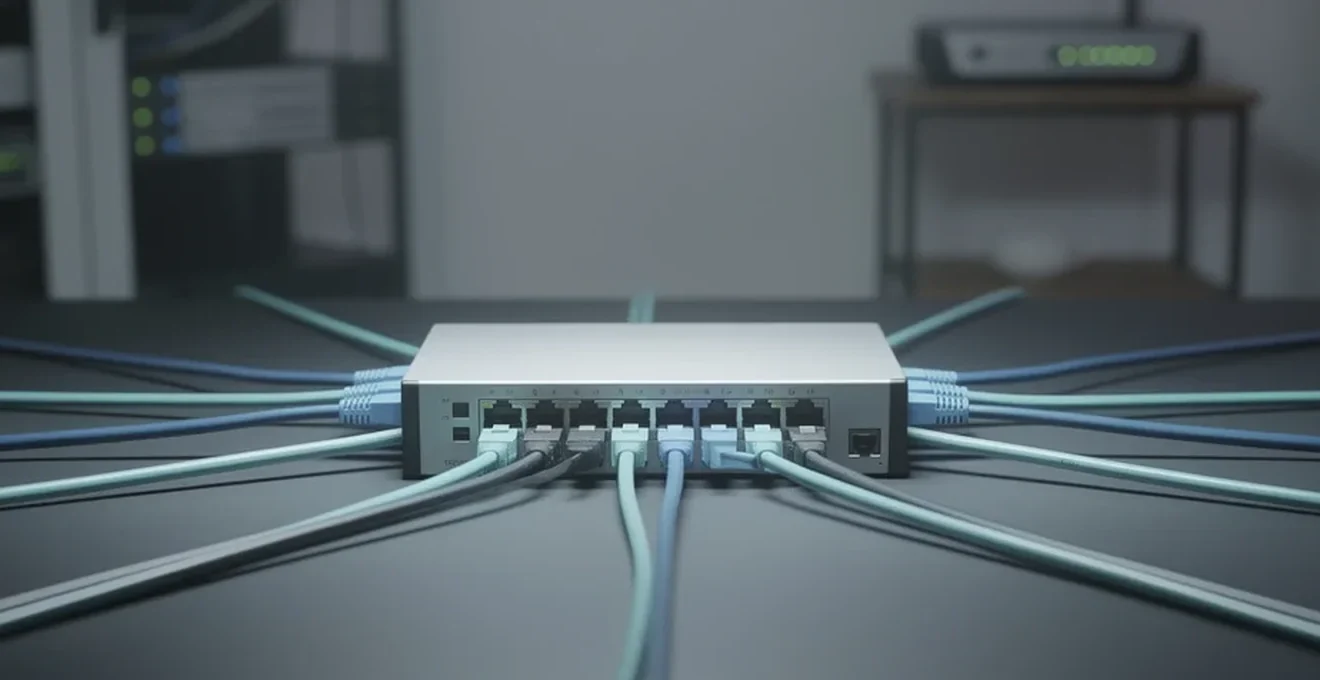

Le switch (commutateur) ou le hub (concentrateur) occupe la position névralgique de l’installation : c’est par lui que transite l’intégralité des données échangées entre les postes. Le switch, plus intelligent que le hub, analyse les trames et n’envoie les données qu’au destinataire concerné, ce qui limite les collisions et optimise la bande passante disponible. Le hub, plus ancien et de moins en moins utilisé, se contente de répéter le signal reçu vers tous les ports, ce qui génère davantage de trafic inutile. Dans la grande majorité des installations actuelles, c’est donc le switch qui assure ce rôle central.
Câblage point à point entre le nœud central et chaque poste client
Chaque poste (ordinateur, imprimante, box, borne Wi-Fi) est relié au nœud central par un câble qui lui est propre, généralement un câble Ethernet en cuivre ou une fibre optique selon le contexte. Cette liaison dédiée signifie qu’aucun câble n’est partagé entre plusieurs équipements : le trafic d’un poste ne circule jamais physiquement à travers un autre poste avant d’atteindre le switch. Cette caractéristique est au cœur des avantages de la topologie en étoile, tant en matière de performance que de fiabilité.
Différences techniques avec la topologie en bus et en anneau
Dans une topologie en bus, tous les postes partagent un unique câble principal sur lequel ils viennent se greffer : une coupure ou une perturbation sur ce câble affecte l’ensemble du réseau. Dans une topologie en anneau, chaque poste est relié à ses deux voisins immédiats, formant une boucle fermée où l’information circule d’un nœud à l’autre jusqu’à destination. Ces deux modèles rendent le diagnostic des pannes plus complexe, puisqu’un problème sur un segment de câble peut paralyser tout ou partie du réseau. La topologie en étoile évite ce défaut structurel : la défaillance d’un câble ou d’un poste n’affecte que la liaison concernée, sans perturber le reste de l’installation.
Contextes professionnels privilégiant l’installation en étoile
En milieu professionnel, la topologie en étoile s’est imposée comme le standard de facto pour l’écrasante majorité des réseaux locaux, quelle que soit la taille de la structure.
Déploiement dans les réseaux locaux d’entreprise (LAN) de PME et grands comptes
Que l’on gère un réseau local de dix postes dans une petite entreprise ou plusieurs centaines dans un grand groupe, l’architecture en étoile facilite l’administration quotidienne du réseau. Les équipes informatiques peuvent isoler un poste défaillant sans intervenir sur l’ensemble de l’installation, ajouter de nouveaux collaborateurs sans reconfigurer le réseau existant, et surveiller le trafic port par port depuis le switch central. Cette souplesse de gestion explique pourquoi elle reste privilégiée aussi bien pour les petites structures que pour les infrastructures les plus étendues.
Câblage structuré en environnement tertiaire selon la norme EIA/TIA-568
Dans les bâtiments tertiaires, le câblage structuré répond à des normes précises, notamment la norme EIA/TIA-568, qui encadre les caractéristiques des câbles, des connecteurs et des règles de déploiement. Cette normalisation garantit l’interopérabilité des équipements et la pérennité de l’installation, tout en s’appuyant naturellement sur une logique en étoile : chaque prise murale est reliée par un câble dédié à une baie de brassage, elle-même connectée aux équipements actifs du réseau.
Configuration des salles serveurs et baies de brassage (rack 19 pouces)
Les baies de brassage, généralement au format rack 19 pouces, centralisent les arrivées de câbles en provenance des différents postes et locaux du bâtiment. Cette organisation matérielle traduit concrètement le principe de l’étoile : tous les câbles convergent vers un même point physique, où ils sont brassés vers les switchs actifs. Cette centralisation facilite grandement les opérations de maintenance, de test et de remplacement de matériel.
Data centers et infrastructures haute disponibilité
Dans les data centers, où la continuité de service est une exigence absolue, la topologie en étoile est généralement complétée par des mécanismes de redondance : switchs dupliqués, liaisons de secours, alimentations multiples. L’objectif est de conserver les bénéfices de la simplicité de gestion propre à l’étoile tout en limitant l’impact d’une panne sur le nœud central, qui reste le point sensible de cette architecture.
Cas d’usage domestique et résidentiel du tirage en étoile
À l’échelle d’un logement, la topologie en étoile est également devenue la norme, portée notamment par les exigences de câblage des constructions neuves et rénovées.
Installation d’une box internet avec répartition via switch ethernet
Dans un foyer, la box internet joue souvent le rôle de nœud central : elle distribue la connexion vers les différents équipements du logement, directement ou via un switch Ethernet additionnel lorsque le nombre de postes filaires dépasse le nombre de ports disponibles sur la box. Chaque appareil (ordinateur, télévision connectée, console de jeu) bénéficie ainsi d’une liaison dédiée, ce qui évite les ralentissements liés au partage d’un même support physique.
Câblage VDI (voix données images) selon la norme NF C 15-100
La norme NF C 15-100, qui régit les installations électriques dans les logements français, intègre également des prescriptions pour le câblage VDI (Voix Données Images). Ce câblage prévoit une distribution en étoile depuis un tableau de communication centralisé, généralement installé près du tableau électrique, vers chaque prise RJ45 du logement. Cette approche garantit que chaque pièce dispose d’un accès réseau indépendant, sans dépendre du bon fonctionnement d’une autre prise.
Raccordement des prises RJ45 dans un logement neuf ou rénové
Concrètement, lors de la construction ou de la rénovation d’un logement, chaque prise RJ45 posée dans les différentes pièces est reliée individuellement, par son propre câble, au tableau de communication. Cette pratique, désormais systématique, permet d’anticiper les besoins futurs : ajout d’un poste de télétravail, installation d’une caméra de surveillance filaire, ou raccordement d’un équipement domotique supplémentaire, sans travaux de câblage additionnels.
Critères techniques déterminant le choix du tirage en étoile
Plusieurs paramètres techniques justifient objectivement le recours à cette topologie plutôt qu’à une autre.
Besoin de segmentation du trafic et isolation des pannes par port
La possibilité d’isoler chaque liaison au niveau du switch constitue l’un des atouts majeurs de l’étoile. En cas de dysfonctionnement sur un port ou un câble, seul le poste concerné est affecté : le reste du réseau continue de fonctionner normalement. Cette isolation facilite également la segmentation du trafic, par exemple en dédiant certains ports à des usages spécifiques (VoIP, vidéosurveillance, postes sensibles), sans complexité de câblage supplémentaire.
Contraintes de distance et affaiblissement du signal en câble ethernet Cat6/Cat6a
Les câbles Ethernet en cuivre, qu’ils soient de catégorie 6 ou 6a, subissent un affaiblissement du signal proportionnel à la distance parcourue. Cette contrainte physique limite généralement la longueur d’un segment de câble à une centaine de mètres avant de devoir recourir à un équipement actif intermédiaire. Dans une topologie en étoile, cette limite s’applique à chaque liaison individuelle entre le nœud central et un poste, ce qui impose de bien positionner les baies de brassage ou les tableaux de communication en fonction de la superficie à couvrir.
Évolutivité de l’installation et ajout futur de postes de travail
L’ajout d’un nouveau poste dans une architecture en étoile se limite, en théorie, au tirage d’un câble supplémentaire depuis le nœud central et au raccordement à un port libre du switch. Cette simplicité d’extension explique pourquoi la topologie en étoile est privilégiée dès la conception d’un réseau, y compris lorsque les besoins actuels sont modestes : elle anticipe la croissance future sans nécessiter de refonte de l’infrastructure existante.
Comparaison avec d’autres topologies pour orienter la décision
Le choix d’une topologie ne se fait jamais dans l’absolu : il dépend des priorités de l’installation, notamment en matière de résilience et de coût.
Tirage en étoile versus topologie maillée pour la redondance réseau
La topologie maillée, dans laquelle chaque nœud dispose de plusieurs liaisons vers d’autres nœuds, offre une redondance native : la défaillance d’un lien ou d’un équipement n’empêche pas les données de trouver un autre chemin pour atteindre leur destination. Cette robustesse a un coût, en termes de complexité de câblage et de configuration. La topologie en étoile, plus simple à déployer et à administrer, reste néanmoins vulnérable à la panne de son nœud central, ce qui explique que les infrastructures critiques combinent souvent les deux approches : étoile pour la simplicité de gestion au niveau local, maillage pour la résilience au niveau de l’infrastructure globale.
Avantages face au câblage en bus pour la fibre optique FTTH
Pour le déploiement de la fibre optique jusqu’à l’abonné (FTTH), la logique en étoile permet à chaque logement de bénéficier d’une fibre dédiée depuis le point de mutualisation, plutôt que de partager un support commun comme dans une topologie en bus. Cette approche garantit une qualité de service homogène entre les différents abonnés raccordés à un même point de distribution, sans dégradation liée au partage de la ressource.
Contraintes et limites du tirage en étoile à anticiper
Malgré ses nombreux avantages, la topologie en étoile comporte des limites qu’il convient de prendre en compte avant tout déploiement.
Dépendance critique au nœud central et gestion des points de défaillance unique (SPOF)
Le principal point faible de cette architecture réside dans sa dépendance totale au nœud central. Si le switch ou le hub tombe en panne, c’est l’ensemble des postes qui lui sont raccordés qui se retrouvent privés de connexion, même si leurs câbles et leurs équipements individuels fonctionnent parfaitement. Ce type de vulnérabilité, appelé point de défaillance unique (SPOF, pour Single Point of Failure), doit être anticipé dès la conception du réseau, en particulier pour les installations critiques où l’on privilégiera des équipements redondants ou des mécanismes de basculement automatique.
Coût du câblage et quantité de câble nécessaire par rapport aux autres topologies
Le fait que chaque poste dispose de sa propre liaison dédiée implique une quantité de câble globalement plus importante que dans une topologie en bus, où un unique câble principal suffit à relier l’ensemble des postes. Ce surcoût en matériel et en main-d’œuvre de câblage doit être mis en perspective avec les gains obtenus en matière de fiabilité, de facilité de maintenance et d’évolutivité, qui justifient dans la grande majorité des cas le choix de l’étoile malgré cette dépense initiale plus élevée.
